Analiza upogibnih razpok na oblikovani vroče valjani jekleni plošči Q235B

Vroče valjani trak Q235B je običajno ogljikovo konstrukcijsko jeklo. Ima spodoben raztezek, trdnost, žilavost in sposobnost oblikovanja. Material je primeren za vtiskovanje in varjenje, zato ga tovarne pogosto uporabljajo za izdelavo mehanskih delov in visokostandardnih varjenih konstrukcijskih komponent za zgradbe in mostove.

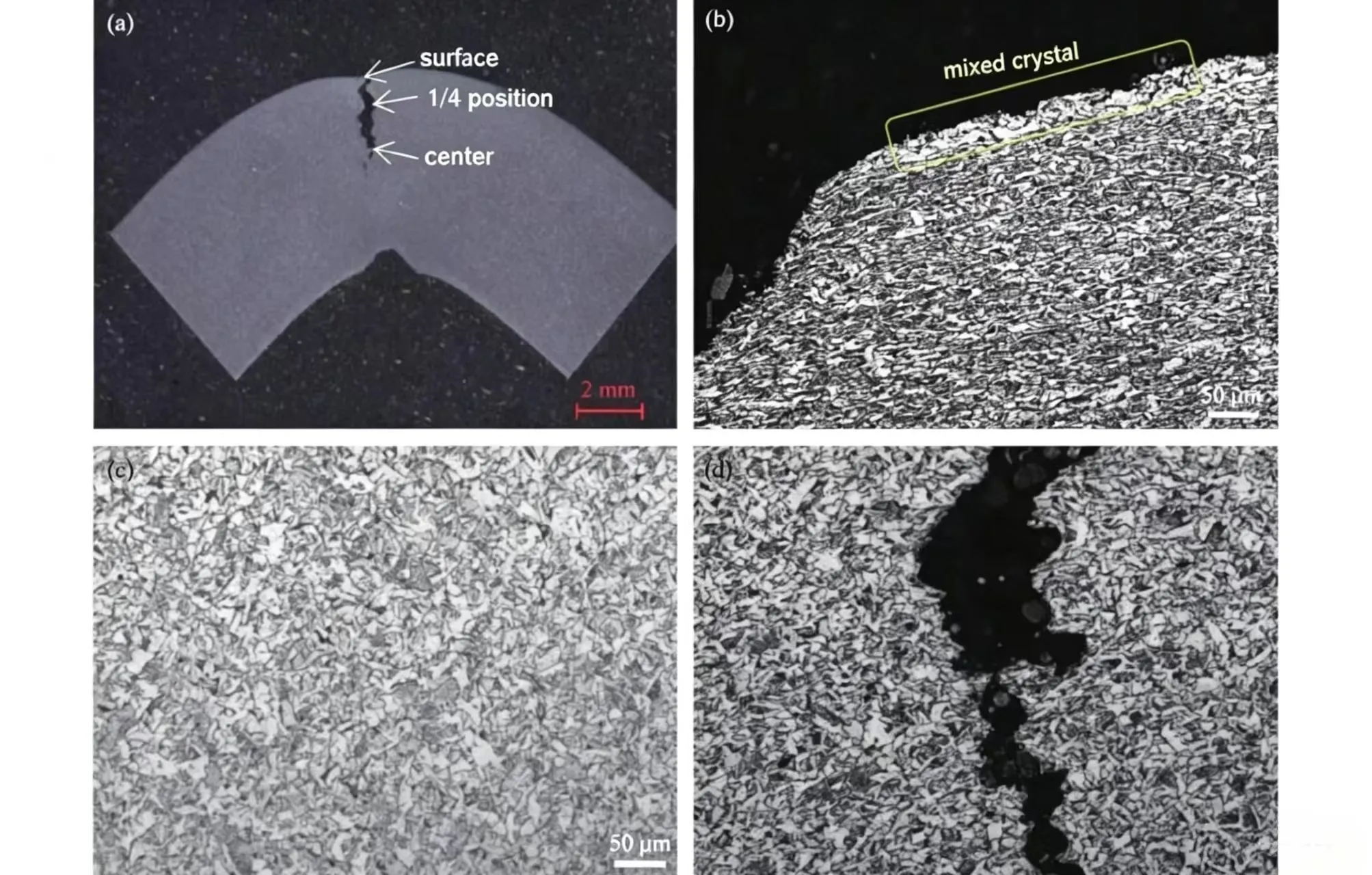

Izvedli smo teste oblikovanja vzorcev, vendar smo med upogibanjem ugotovili masne razpoke. Da bi odkrili temeljne vzroke in naredili načrte izboljšav, ki ustrezajo standardom strank, je naša ekipa izvedla teste na vzorcih z razpokami. Preverili smo kemično sestavo, mikrostrukturo razpokanih in nedotaknjenih območij, obliko površine lomljenja, notranje vključke in velikost zrn, da bi potrdili, kaj je privedlo do upogibnih razpok.

Inženirji pri Sanheju so ugotovili, da površinsko razogljičenje in mešana zrnata struktura ne povzročita razpok, ampak povzročita veliko hitrejše širjenje obstoječih razpok. Mikrostruktura neobdelanega traku ostane dosledna v vseh preskušancih: vsebnost bainita pada od površine do jedra, medtem ko vsebnost ferita narašča, na površini traku pa se pojavi majhna količina igličastega ferita.

Rešitve

1. Pred vtiskovanjem in upogibanjem obrusite robove traku. To odstrani drobne robne mikrorazpoke, ki nastanejo zaradi grobega rezanja, in močno zmanjša razpoke zaradi upogiba.

2. Pogovorite se s stranko o njenih strogih zahtevah glede upogibanja. Priporočimo lahko alternativne vrste jekla z nižjo mejo tečenja ali prilagodimo trak Q235B za njihovo naročilo s prilagoditvijo ciljnih vrednosti natezne zmogljivosti. Prilagojene mehkejše mehanske lastnosti bodo ustrezale njihovemu postopku žigosanja in preprečile pojav upogibnih razpok.
