Pikirana in naoljena jeklena plošča

Dekapiralna plošča, katere polno ime je vroče valjana lužena in naoljena pločevina in kolobarji, je vrsta jeklenega izdelka, izdelanega iz vrhunskih vroče valjanih tankih kolutov. Surovina teče skozi celotno linijo za dekapiranje, da se odstranijo površinske luske, čemur sledi obrezovanje robov, končna obdelava in drugi postopki končne obdelave.

V primerjavi z navadnim vroče valjanim jeklom se ponaša z boljšim stanjem površine, strožjo toleranco dimenzij in vrhunsko zmogljivostjo žigosanja. Medtem je dekapirana in naoljena jeklena pločevina veliko nižja kot hladno valjana jeklena pločevina. Zaradi tega je prepoznan kot idealen varčevalni nadomestek, ki »nadomešča hladno valjano jeklo z vroče valjanim materialom«.

Dekapirana in naoljena jeklena plošča je našla široko uporabo v avtomobilski industriji, proizvodnji strojev, proizvodnji gospodinjskih aparatov, lahki industriji in sektorju strojne opreme. PO jeklena plošča je še posebej pomembna pri proizvodnji avtomobilskih delov podvozja, pest koles, ohišij kompresorjev in drugih ključnih komponent.

Kritične kontrolne točke v našem procesu kisanja

Natančnost obrezovanja robov: Uporabljamo stransko obrezovanje s toleranco širine reže ±0,5 mm, da odstranimo pri delu utrjene robove. To preprečuje pokanje robov med globokim vlekom pest koles – pogosta napaka pri uporabi neobrezanega HRC.

Kontrola teže oljenja: Po dekapiranju nanesemo olje proti rji v količini 1,0–2,0 g/m² (obe strani). Za stranke, ki uporabljajo robotsko varjenje, lahko to na zahtevo prilagodimo na 0,5–0,8 g/m², da se izognemo brizganju zvara in poroznosti – to je posebna težava, ki smo jo rešili za avtomobilske dobavitelje Tier-1.

Površinska hrapavost (Ra): Za razliko od standardnega HRPO, ki ponuja ~Ra 1,5–2,5 μm, ponujamo fino obdelano različico pri Ra ≤ 1,2 μm za aplikacije, ki zahtevajo neposredno barvanje brez vmesnega brušenja.

Primerjava med dekapirano jekleno pločevino in hladno valjano jekleno pločevino

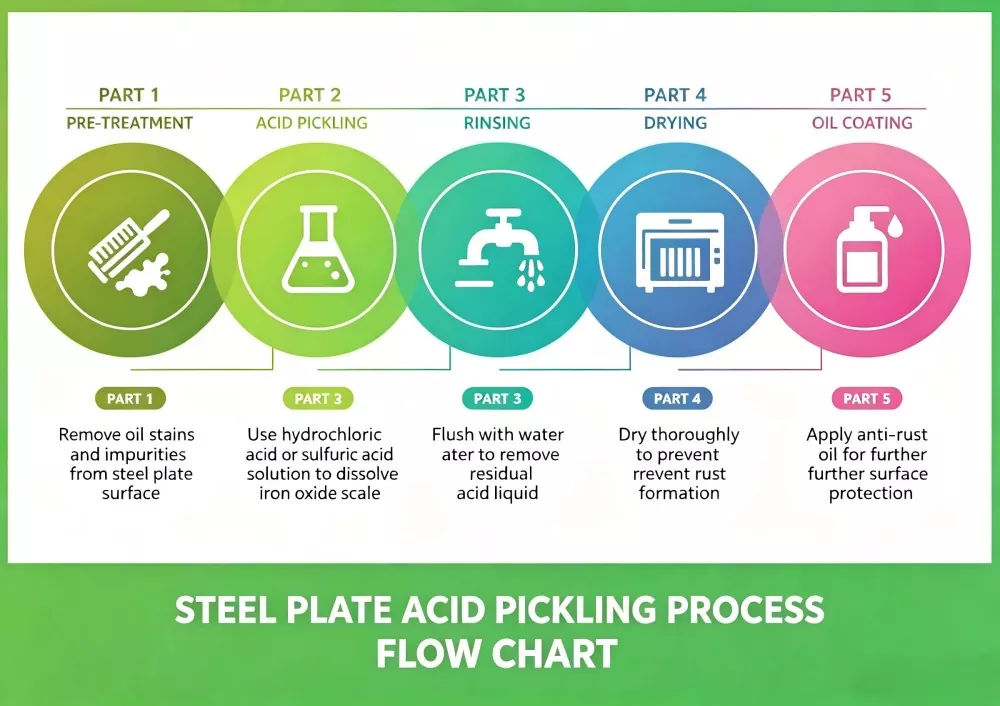

Načelo luženja jekla

Kisanje je odvisno od kemične topne moči kislin.

V naših industrijskih neprekinjenih linijah za dekapiranje pretežno uporabljamo visoko koncentrirano klorovodikovo kislino (HCl) v koncentraciji 18-22 %, skupaj z lastniškim zaviralcem korozije. Ta specifična formulacija učinkovito odstranjuje vodni kamen magnetita (Fe₃O₄), hkrati pa preprečuje nastajanje mehurjev na jekleni podlagi, ki jih povzroči vodik – kritična kontrolna točka, ki razlikuje profesionalne lužilnike od običajnih predelovalcev.

Te kisline sprožijo kemične reakcije z oksidi in onesnaževalci, ki pokrivajo površino dekapirane in naoljene jeklene plošče, pri čemer raztopijo take snovi in ​​jih odstranijo z jeklene podlage.

Referenca aplikacij dekapirane jeklene pločevine, skupne stopnje in specifikacije

Kdaj hladno valjano jeklo zamenjati s HRPO?

Referenca resničnega primera 1

Projekt znižanja stroškov za nemškega proizvajalca originalne opreme kmetijskih strojev

Izziv: Stranka je uporabljala 2,0 mm hladno valjano jeklo CR4 za nosilce kabine kombajna, pri čemer so stroški materiala predstavljali 34 % skupnih stroškov dela. Potrebovali so alternativo brez preoblikovanja svojih obstoječih matric za žigosanje.

Naša intervencija: Po analizi njihove risbe (upogibni radij R=6 mm, toleranca debeline ±0,08 mm) smo priporočili zamenjavo z 2,0 mm SPHC-PO. Težo oljenja smo prilagodili na 0,6 g/m², da zagotovimo, da njihova robotska varilna linija (znamka Fronius) nima težav s poroznostjo.

Rezultat: 22-odstotni prihranek materialnih stroškov (prihranek 0,85 € na nosilec × 180.000 kosov/leto = letni prihranek 153.000 €). Brez cepitev ali površinskih napak po praškastem lakiranju (20 min utrjevanja pri 200 °C). Stranka je to zamenjavo zdaj prenesla na 3 dodatne številke delov.

Scenariji uporabe in priporočila za izbiro kakovosti materiala

Prednosti vloženega in naoljenega krožnika

Odlična dimenzijska natančnost: toleranca debeline ±0,05 mm (preverjeno z ultrazvočnim merilnikom debeline na kraju samem, poročilo o pregledu je priloženo vsaki tuljavi)

Odlične mehanske lastnosti: Meja tečenja 235-345 MPa, raztezek ≥ 38 % (po nateznem preskusu JIS Z 2241, vzorec vzet iz vsakega toplotnega števila)

Izjemna uporabnost: uspešno globoko vlečenje do razmerja vlečenja 2,2 (preverjeno v našem lastnem tiskovnem laboratoriju pred množično proizvodnjo)

Zagotavljanje kakovosti in sledljivost dobavne verige

Vir mlina: Naše tuljave izvirajo iz Baosteel, Shougang in HBIS (s popolnimi certifikati o preskusu mlina EN 10204 tipa 3.1).

Pregled tretjih oseb: pregled SGS/BV je sprejet v pristanišču za nakladanje. Na zahtevo zagotovimo dnevnike koncentracije med luženjem.

Garancija proti rjavenju: pri skladiščenju v zaprtih prostorih (relativna vlažnost < 60 %, temp. 15–25 °C) jamčimo, da 6 mesecev ni rdeče rje (podaljšano s standardnih 3 mesecev prek naše možnosti olja VCI).

pogosta vprašanja

V1: Kakšna je razlika med dekapirano in naoljeno jekleno ploščo in hladno valjano jekleno pločevino?

A1: PO (lužena in naoljena) jeklena plošča temelji na vroče valjanem jeklu z luženjem, z nižjimi stroški. Hladno valjano jeklo ima izjemno gladko površino in tanjšo debelino do 0,3 mm za visoko natančne dele. Plošča PO se prilega srednje natančnim strukturnim kosom, medtem ko je hladno valjana pločevina namenjena komponentam videza visokega standarda s strogimi zahtevami glede tolerance.

V2: Ali se lahko jeklena plošča PO uporablja neposredno za izdelke na prostem?

A2: Ne. Olje proti rjavenju na površini zagotavlja le kratkotrajno začasno zaščito med skladiščenjem in obdelavo. Za dolgoročno izpostavljenost na prostem potrebujete naknadno površinsko obdelavo, kot je barvanje, galvanizacija ali prašno lakiranje, da povečate protikorozijsko sposobnost.

V3: Kakšno debelino lahko ponudite za jekleno ploščo PO?

A3: Naš standardni razpon debeline zajema od 1,0 mm do 6,0 mm, prilagodljivo širino od 800 mm do 2000 mm in dolžino od 1000 mm do 6000 mm v skladu z zahtevami strank.

V4: Kako dolgo lahko PO jeklo ostane brez rje pri normalnem skladiščenju?

A4: Shranjeno v suhem notranjem skladišču brez vlažnega zraka ali kemičnih plinov lahko olje proti rji zaščiti jekleno površino 3-6 mesecev. Izogibajte se zlaganju na prostem, da preprečite prezgodnjo oksidacijo.
